一、產品概述

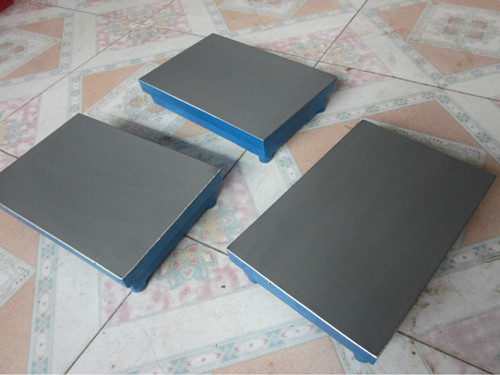

研磨平臺屬于鑄鐵平臺的一種，三塊為一組，研磨平板能保證高精度和表面潔度，中在平板的研磨加工中有一種嵌有金剛砂磨料在平板上進行研磨的形式，在這種形式中研具是 的工具。
二、產品特點
1、研磨平板組織均勻，精度高，結構致密，無砂眼氣孔，無疏松等缺陷；
2、操作簡單，上砂快，嵌砂量足，使用后仍十分容易上同類型砂，砂粒嵌入牢固切削性能強；
3、經過打磨后，光潔度顯著提高，容易得到量塊所需的較高光潔度和研合性，工件鏡面青亮；
4、研磨平板耐磨性好，耐用切削足而持久，輕度導砂后仍有良好的切削性，推研時感覺流暢；
5、研磨平板與普通的鑄鐵平板不同，工作面上有一層研磨沙。
三、產品用途：
鑄鐵研磨平板的使用是平面光整加工的方法之一，為了降低表面粗糙度值，提高接觸精度和幾何精度，從而提高機床的配合剛度、潤滑性能、機械效益和使用壽命，也是僅用平面磨床和導軌磨床加工難以達到的， 機床設備所必需的加工工藝，因此，研磨平臺被廣泛應用于量具的制造、修理， 制件研磨，高精度機械零件制作，光學儀器的加工中。
研磨平板(研磨平臺)是一種為了能夠保證工件精度和表面光潔度而利用涂敷或壓嵌在研磨平板上的磨料顆粒,通過研磨平板與工件在 壓力下的相對運動對加工表面進行的精整加工而衍生的一種鑄鐵平板.
研磨平板按照按JB/T7974-99標準制造,工作面用研磨工藝,用研磨平板研磨后的制件表面粗糙度Ra≤0.08μm.
研磨平板能保證高精度和表面潔度,在研磨的加工中有一種嵌有金剛砂磨料的平板上進行研磨形式,在這種形式中研磨平板是 ,該研具稱為嵌砂研磨平板.
研磨平板具有組織均勻,結構緊密,無砂眼,無氣孔,無縮松等優點,研磨平板耐磨性能好,精度高.
研磨平板用于量具的制造,修理,研磨,高精度機械零件制作,光學儀器加工等.
|
規格（長×寬）mm |
研磨平板精度等級 |
||||
|
1級 |
2級 |
3級 |
|||
|
平面度公差 |
|||||
|
200×200 |
10 |
20 |
50 |
||
|
300×200 |
12 |
24 |
60 |
||
|
300×300 |
12 |
24 |
60 |
||
|
300×400 |
12 |
24 |
60 |
||
|
400×400 |
12 |
24 |
60 |
||
|
400×600 |
14 |
28 |
70 |
||
|
500×500 |
14 |
28 |
70 |
||
|
500×600 |
14 |
28 |
70 |
||
|
500×800 |
16 |
32 |
80 |
||
|
600×800 |
16 |
32 |
80 |
||
|
600×900 |
16 |
32 |
80 |
||
|
1000×750 |
18 |
36 |
90 |
||
|
1000×1000 |
20 |
39 |
96 |
||
|
1000×1200 |
20 |
40 |
100 |
||
|
1000×1500 |
24 |
48 |
120 |
||
|
1000×2000 |
26 |
52 |
130 |
||
