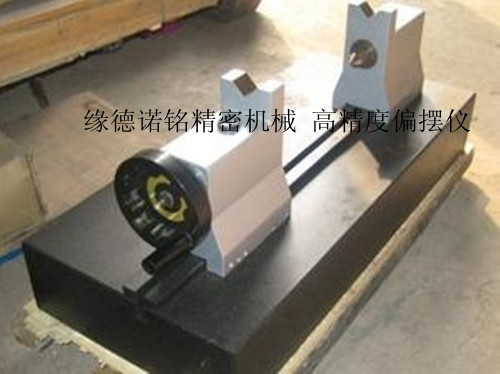

花崗石偏擺儀詳細介紹

花崗石偏擺檢查儀用途：主要用于對軸類、盤類產品及零部件的測量，主要檢測其徑向跳動、橢圓度、端面精度誤差。

花崗石偏擺檢查儀特點：采用花崗石儀座提高了基準平面的精度，縮小了一起自身的精度誤差。活動表座可在任何位置進行測量。儀座不生銹，使用、保管   方便。

花崗石偏擺檢查儀使用方法：擰緊偏心軸把，   先將固定   座在儀座上固定。按被測零件長度將活動   座固定在合適的位置。壓下球頭手柄，裝入零件，用兩   叮囑零件中心孔。擰緊固定手把，將   固定。將活動表座放在所需位置，配合百分表（千分表）即可進行檢測工作。

附件：活動表座一套。

花崗石偏擺檢查儀主要技術參數：

1、莫氏4號   60°徑向回轉精度：0.001mm

2、側導軌在全長上對兩   變現的平行度：0.005mm、0.008mm、0.01

3、被測零件   大直徑：0-340mm

4、被測零件   大長度：300mm 500mm 1000mm 1500mm 2000mm

優點：精度高，不異變形，手輪操作方便誤差小,產品設計新穎，美觀大方，精度高操作極為方便。。
